Токарные патроны

Виды токарных патронов

Токарный патрон используется в универсальном или специализированном токарном станке для закрепления обрабатываемых металлических деталей. Он является одним из важнейших узлов токарного станка и применяется для крепкой фиксации детали, что позволяет сохранить ее корректное положение в процессе обработки. Важно, как можно точнее и надежнее закрепить обрабатываемую деталь в станке, ведь от этого напрямую зависит качество ее обработки и выполненной работы в целом, а также срок службы резца. Патроны изготавливают из прочного чугуна или закаленной стали.

Патроны различаются по следующим параметрам.

Способ крепления детали.
• Внешняя поверхность.
• Внутренняя поверхность.

Способ зажима.
• Самоцентрирующиеся применяются в случае обработки симметричных деталей – быстрое и точное крепление обеспечивает высокую производительность работы и отсутствие брака.
• С независимым движением кулачков в патроне – хорошо подходят для работы над несимметричными деталями.
• Комбинированные – универсальные, подходят для закрепления любых деталей.

Количество кулачков.
• Двухкулачковые применяются для фиксации сложных несимметричных деталей, легко фиксируют необработанные поверхности, обычно изготавливаются из стали и для большей прочности закаляются термообработкой. Минусом является наличие широкого зазора между направляющими.

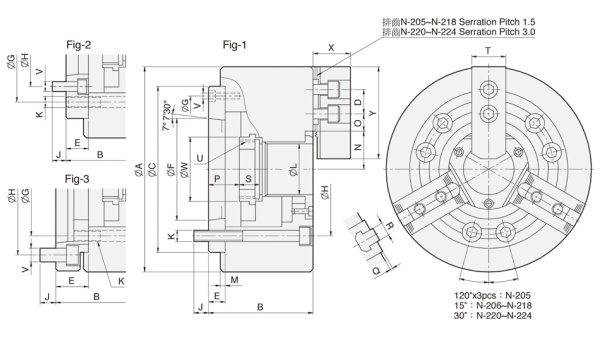

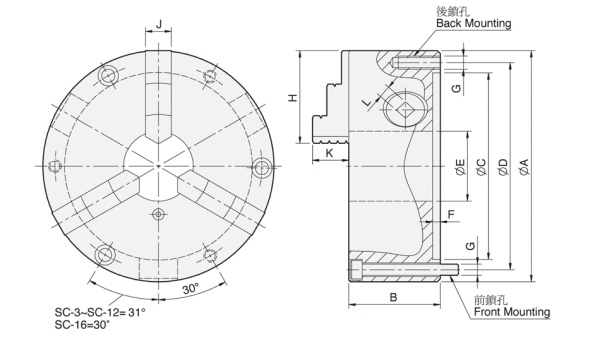

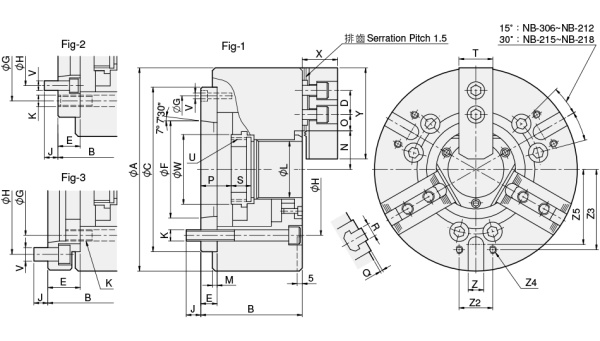

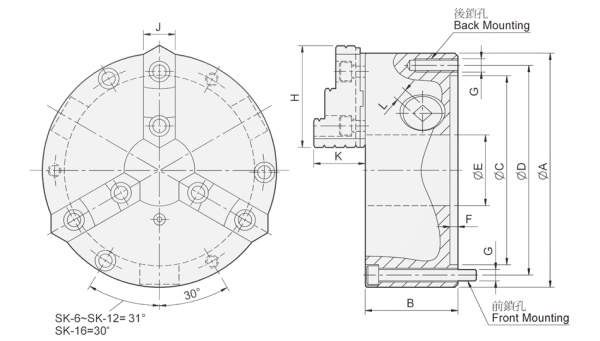

• Трехкулачковые токарные патроны — универсальные, подходят как для крупных производств, так и для использования в личном гараже. Главный плюс – это быстрота закрепления детали за счет имеющегося тягового привода. Главный плюс – постоянное зажимное усилие, деталь остается на своем месте при любом количестве оборотов.
• Четырехкулачковые отлично подходят для фиксации несимметричных деталей, позволяют обеспечить точность при обработке. Плюсы – это неподвижное крепление детали и простота в использовании.
• Шестикулачковые используются редко, позволяют закрепить деталь с тонкими стенками.

Материал кулачков.
• Закалённые имеют высокую прочность, долго служат, в основном применяются для фиксации необработанных деталей.
• Сырые применяются, когда необходимо выдержать точность фиксации на финишных этапах обработки заготовки. Один из основных плюсов – отсутствие следов от кулачка на детали.
