Артикул:
TF3B-6A5
Производитель
TF
Диаметр зажима, мм
15-169
Максимальное рабочее давление, Кг силы на кв. сантиметр
28.5
Ширина кулачка (T)
31
Подходящий цилиндр
M1246
Подходящие кулачки, каленые
HJ06
Подходящие кулачки, Сырые
HC06
Количество проголосовавших
1
Сумма оценок
1
Рейтинг
2.93
Ширина фланца (E), мм
15
Диаметр конуса (F), мм
82.563
Диаметр окружности под крепление к планшайбе (G), мм
116
Диаметр окружности под крепление к шпинделю (H), мм
104.78
Крепежные винты (K)
6-M10
Проходное отверстие (L), мм
45
M
5
N
32
O
22.75
O2
9.25
P
26
P2
14
Q
2
Ширина паза (R)
12
S
19
Крепление тяги /размер резьбы (U)
M55x2
Крепежные винты фланца (V)
3-M6
Диаметр резьбового кольца (W)
60
X
37
Y
73
Наружный диаметр (А), мм
169
Диаметр под планшайбу (С), мм
140
Межцентровое расстояние (D), мм
20
Высота (В), мм
91
Максимальные обороты в минуту
6000
Момент инерции, кг*м2
0.062
Подходящий шпиндель
A5
Отверстие
45
Ход плунжера, мм
12
Ход кулачков на диаметр, мм
5,5
Усилие натяга, кН
2243
Усилие зажима, кН
5812
Особые свойства

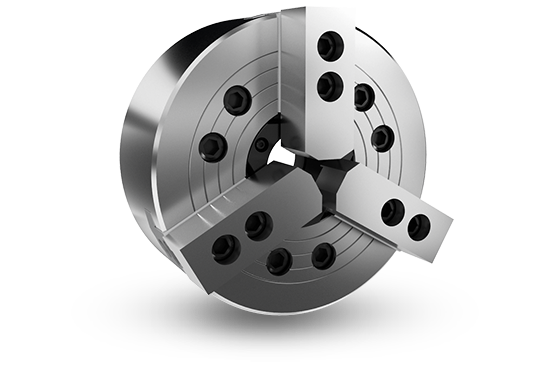

3-кулачковый токарный патрон со сквозным отверстием, с адептером под шпиндели с посадочныем конусом типа А
Описание
Патрон токарный трехкулачковый TF3B-6A5 TF — это основное зажимное устройство, установленное на шпинделе станка, предназначенное для надёжной фиксации заготовки и передачи ей вращательного движения и крутящего момента от шпинделя. Зажим осуществляется давлением масла в гидроцилиндрах внутри патрона, которое через клиновой механизм синхронно сдвигает кулачки. Высокая скорость зажима/разжима, постоянное усилие зажима, синхронность движения кулачков. Идеален для серийного производства и быстрой переналадки.
Патрон токарный трехкулачковый TF3B-6A5 TF — это основное зажимное устройство, установленное на шпинделе станка, предназначенное для надёжной фиксации заготовки и передачи ей вращательного движения и крутящего момента от шпинделя. Зажим осуществляется давлением масла в гидроцилиндрах внутри патрона, которое через клиновой механизм синхронно сдвигает кулачки. Высокая скорость зажима/разжима, постоянное усилие зажима, синхронность движения кулачков. Идеален для серийного производства и быстрой переналадки.
