Артикул:
NT208A6
Производитель
Диаметр зажима, мм
20-210
Максимальное рабочее давление, Кг силы на кв. сантиметр
18.4
Ширина кулачка (T)
35
Подходящий цилиндр
M1552
Подходящие кулачки, каленые
HJ08
Подходящие кулачки, Сырые
HC08

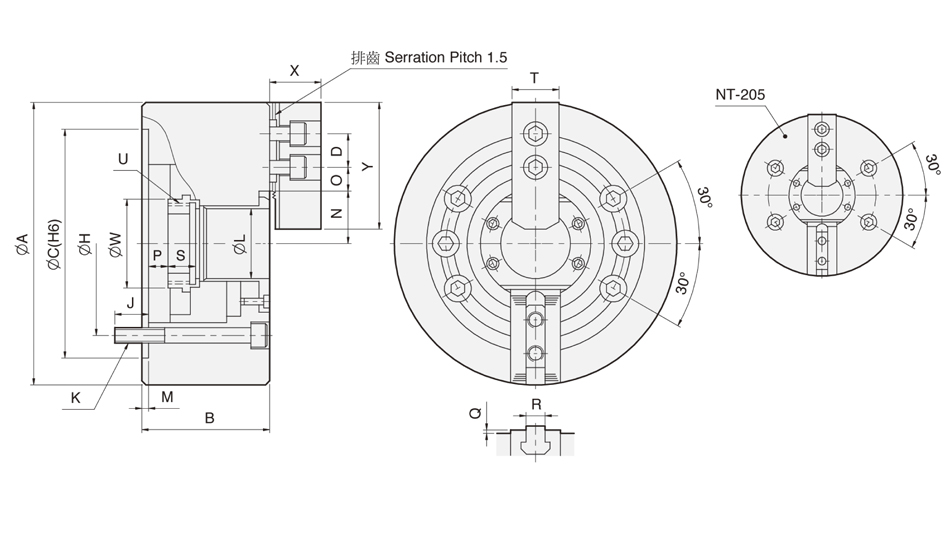

Диаметр окружности под крепление к шпинделю (H), мм
133.35
Крепежные винты (K)
6-M12x90
Проходное отверстие (L), мм
52
M
5
N
32
O
38.7
O2
11.75
P
14.5
P2
-1.5
Q
2
Ширина паза (R)
14
S
20.5
Крепление тяги /размер резьбы (U)
M60x2
Диаметр резьбового кольца (W)
66
X
38
Y
95
Наружный диаметр (А), мм
210
Диаметр под планшайбу (С), мм
170
Межцентровое расстояние (D), мм
25
Высота (В), мм
91
Максимальные обороты в минуту
5000
Момент инерции, кг*м2
0.163
Подходящий шпиндель
A6
Отверстие
Ш52
Ход плунжера, мм
16
Ход кулачков на диаметр, мм
7.4
Усилие натяга, кН
2366
Усилие зажима, кН
5975
Вес, кг
22
Описание
Патрон токарный двухкулачковый NT208A6 Auto Strong — это основное зажимное устройство, установленное на шпинделе станка, предназначенное для надёжной фиксации заготовки и передачи ей вращательного движения и крутящего момента от шпинделя. Зажим осуществляется давлением масла в гидроцилиндрах внутри патрона, которое через клиновой механизм синхронно сдвигает кулачки. Высокая скорость зажима/разжима, постоянное усилие зажима, синхронность движения кулачков. Идеален для серийного производства и быстрой переналадки.
Патрон токарный двухкулачковый NT208A6 Auto Strong — это основное зажимное устройство, установленное на шпинделе станка, предназначенное для надёжной фиксации заготовки и передачи ей вращательного движения и крутящего момента от шпинделя. Зажим осуществляется давлением масла в гидроцилиндрах внутри патрона, которое через клиновой механизм синхронно сдвигает кулачки. Высокая скорость зажима/разжима, постоянное усилие зажима, синхронность движения кулачков. Идеален для серийного производства и быстрой переналадки.
