Производитель
HIDROGARNE
Тип станины, конструкция
Рамная, с подвижным плунжером
Максимальное усилие, тонн
150
Мощность двигателя, кВТ
4.0
Рабочая скорость, мм/сек
2
Скорость подвода, мм/сек
10
Скорость возврата, мм/сек
16
Рабочий ход, мм
250
Открытая высота, мм
920
Просвет спереди-назад, мм
340
Просвет слева-направо, мм
1500
Длина, мм
2120
Ширина*, мм
1200
Высота, мм
2805
Примечания
*Параметр может быть изменен.
** Станки с нестандартными характеристиками могут быть изготовлены по запросу.
** Станки с нестандартными характеристиками могут быть изготовлены по запросу.
Стандартная комплектация
Прессы серии L являются универсальными, применяются для различных операций обработки металлов давлением, не требующих особой точности и производительности;
Усилие от 50 до 200 тонн;
Станина и рабочие столы:
Конструкция станины П-образная сварная, с нижним столом, который может быть отрегулирован по вертикали при помощи цепной передачи редуктора. При завершении перемещения стола он фиксируется на станине стальными стержнями (пальцами). Перемещение стола на прессах с усилием 220 т и 300 т моторизовано;
Корпус станков – стальной сварной из металла;
Нагрузки, допуски и особенности конструкции рассчитаны при помощи современных инженерных программных комплексов в соответствии с DIN нормами;
Столы пресса изготовлены из высококачественного металла. Имеют Т-образные пазы (в соответствии с DIN-650) и отверстия, размеры которых уточняются при изготовлении;
Цилиндр и гидравлическая группа:
Цилиндр двойного действия изготовлен со шлифованными хромированными поршнями, оснащены износоустойчивым полиуретановыми манжетами;
Для серии D гидравлическая группа, производства европейских брендов, оснащена клапаном декомпрессии;
Наличие клапанов безопасности и блокировки верхнего стола;
Все прессы HIDROGARNE работают с гидравлическим давлением ниже 320 бар, чтобы обеспечить большую прочность гидравлической системы;
Электрические компоненты и безопасность:
Все компоненты электрического блока, автоматические узлы и компоненты системы безопасности, производства европейских брендов;
Электропитание – 3-х фазная общепромышленная сеть 380/220В, 50 Гц.
Вторичное электропитание – 24В;
Усилие от 50 до 200 тонн;
Станина и рабочие столы:
Конструкция станины П-образная сварная, с нижним столом, который может быть отрегулирован по вертикали при помощи цепной передачи редуктора. При завершении перемещения стола он фиксируется на станине стальными стержнями (пальцами). Перемещение стола на прессах с усилием 220 т и 300 т моторизовано;
Корпус станков – стальной сварной из металла;
Нагрузки, допуски и особенности конструкции рассчитаны при помощи современных инженерных программных комплексов в соответствии с DIN нормами;
Столы пресса изготовлены из высококачественного металла. Имеют Т-образные пазы (в соответствии с DIN-650) и отверстия, размеры которых уточняются при изготовлении;
Цилиндр и гидравлическая группа:
Цилиндр двойного действия изготовлен со шлифованными хромированными поршнями, оснащены износоустойчивым полиуретановыми манжетами;
Для серии D гидравлическая группа, производства европейских брендов, оснащена клапаном декомпрессии;
Наличие клапанов безопасности и блокировки верхнего стола;
Все прессы HIDROGARNE работают с гидравлическим давлением ниже 320 бар, чтобы обеспечить большую прочность гидравлической системы;
Электрические компоненты и безопасность:
Все компоненты электрического блока, автоматические узлы и компоненты системы безопасности, производства европейских брендов;
Электропитание – 3-х фазная общепромышленная сеть 380/220В, 50 Гц.
Вторичное электропитание – 24В;
Дополнительное оснащение
Регулятор давления

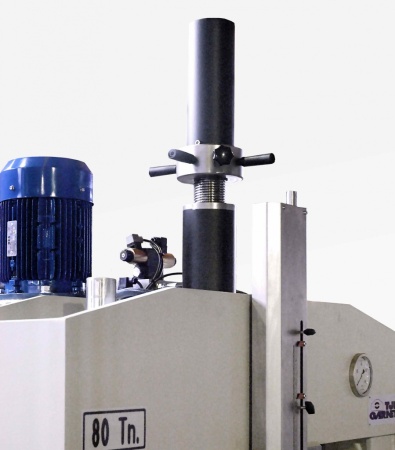

Механический регулятор хода цилиндра

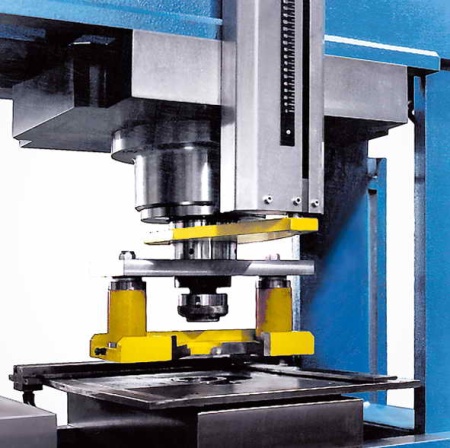

Модуль для пробивки отверстий Ø 6-40 мм
Модуль для пробивки отверстий Ø 6-100 мм
Модуль для пробивки отверстий Ø 6-160 мм

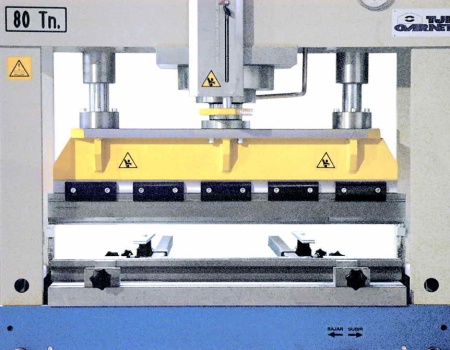

Гибочный модуль 1020 мм
(требует наличия регулятора давления)
Пуансон 1010 88° R=0,8 мм L= 1020 мм
Матрица 4V=16+22+35+50 мм L= 1020 мм

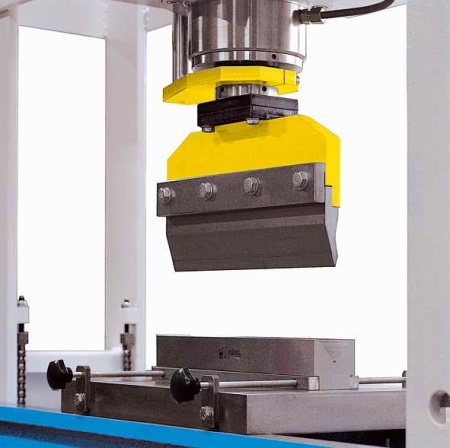

Гибочный модуль 415 мм
(требует наличия регулятора давления)
Пуансон 1010 88° R=0,8 мм L= 415 мм
Матрица 4V=16+22+35+50 мм L= 415 мм
Моторизованный подъем и опускание стола
Фронтальный поперечный просвет 1500 мм
Двуручное управление с 4-м уровнем безопасности
Нижний или верхний стол на всю длину
Механический регулятор хода цилиндра
Модуль для пробивки отверстий Ø 6-40 мм
Модуль для пробивки отверстий Ø 6-100 мм
Модуль для пробивки отверстий Ø 6-160 мм
Гибочный модуль 1020 мм
(требует наличия регулятора давления)
Пуансон 1010 88° R=0,8 мм L= 1020 мм
Матрица 4V=16+22+35+50 мм L= 1020 мм
Гибочный модуль 415 мм
(требует наличия регулятора давления)
Пуансон 1010 88° R=0,8 мм L= 415 мм
Матрица 4V=16+22+35+50 мм L= 415 мм
Моторизованный подъем и опускание стола
Фронтальный поперечный просвет 1500 мм
Двуручное управление с 4-м уровнем безопасности
Нижний или верхний стол на всю длину
Серия
LM
Описание
Подвижный плунжер (перемещение I);
Гидравлическая группа двухскоростная, с автоматическим переходом от высокой скорости подвода к рабочей;
Пресс управляется от педали.
Контрольная панель с переключателем на ручное или автоматическое управление, а также переключателем на одно- или двухскоростной режим;
Оснащен фронтальным регулятором хода плунжера и устройством, предохраняющим его от поворота;
Полный комплект гидравлического масла;
Руководство по эксплуатации на русском языке;
Гидравлическая группа двухскоростная, с автоматическим переходом от высокой скорости подвода к рабочей;
Пресс управляется от педали.
Контрольная панель с переключателем на ручное или автоматическое управление, а также переключателем на одно- или двухскоростной режим;
Оснащен фронтальным регулятором хода плунжера и устройством, предохраняющим его от поворота;
Полный комплект гидравлического масла;
Руководство по эксплуатации на русском языке;
Подвижный плунжер (перемещение I);
Гидравлическая группа двухскоростная, с автоматическим переходом от высокой скорости подвода к рабочей;
Пресс управляется от педали.
Контрольная панель с переключателем на ручное или автоматическое управление, а также переключателем на одно- или двухскоростной режим;
Оснащен фронтальным регулятором хода плунжера и устройством, предохраняющим его от поворота;
Полный комплект гидравлического масла;
Руководство по эксплуатации на русском языке;
Гидравлическая группа двухскоростная, с автоматическим переходом от высокой скорости подвода к рабочей;
Пресс управляется от педали.
Контрольная панель с переключателем на ручное или автоматическое управление, а также переключателем на одно- или двухскоростной режим;
Оснащен фронтальным регулятором хода плунжера и устройством, предохраняющим его от поворота;
Полный комплект гидравлического масла;
Руководство по эксплуатации на русском языке;
