Артикул:
TF3B-8A6
Производитель
TF
Диаметр зажима, мм
20-210
Максимальное рабочее давление, Кг силы на кв. сантиметр
26.5
Ширина кулачка (T)
35
Подходящий цилиндр
M1552
Подходящие кулачки, каленые
HJ08
Подходящие кулачки, Сырые
HC08
Количество проголосовавших
1
Сумма оценок
2
Рейтинг
3.02

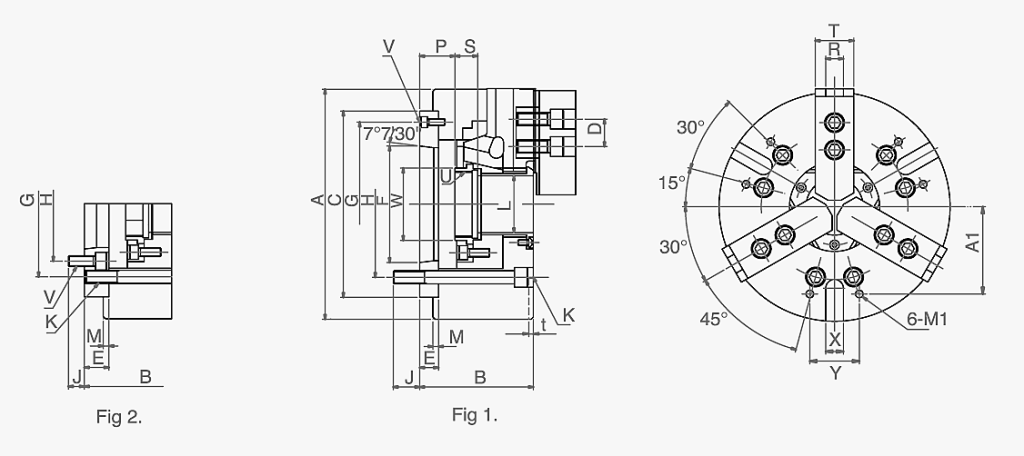

Ширина фланца (E), мм
23
Диаметр конуса (F), мм
82.563
Диаметр окружности под крепление к планшайбе (G), мм
133.35
Диаметр окружности под крепление к шпинделю (H), мм
104.78
Крепежные винты (K)
6-M12
Проходное отверстие (L), мм
52
M
5
N
38.7
O
29.75
O2
11.75
P
37.5
P2
21.5
Q
2
Ширина паза (R)
14
S
20.5
Крепление тяги /размер резьбы (U)
M60x2
Крепежные винты фланца (V)
6-M10
Диаметр резьбового кольца (W)
66
X
38
Y
95
Наружный диаметр (А), мм
210
Диаметр под планшайбу (С), мм
170
Межцентровое расстояние (D), мм
25
Высота (В), мм
109
Максимальные обороты в минуту
5000
Момент инерции, кг*м2
0.190
Подходящий шпиндель
A5
Отверстие
Ш52
Ход плунжера, мм
16
Ход кулачков на диаметр, мм
7.4
Усилие натяга, кН
3558
Усилие зажима, кН
9075
Вес, кг
25.8
Описание

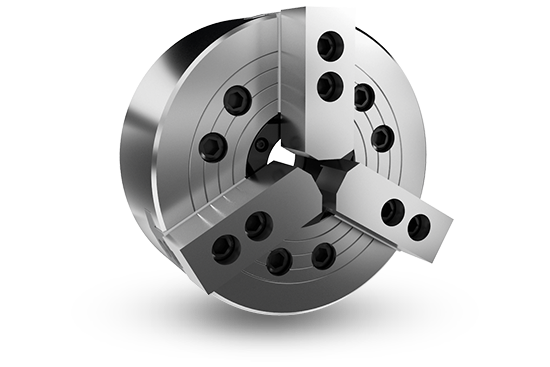

Патрон токарный трехкулачковый TF3B-8A6 TF — это основное зажимное устройство, установленное на шпинделе станка, предназначенное для надёжной фиксации заготовки и передачи ей вращательного движения и крутящего момента от шпинделя. Зажим осуществляется давлением масла в гидроцилиндрах внутри патрона, которое через клиновой механизм синхронно сдвигает кулачки. Высокая скорость зажима/разжима, постоянное усилие зажима, синхронность движения кулачков. Идеален для серийного производства и быстрой переналадки.
Патрон токарный трехкулачковый TF3B-8A6 TF — это основное зажимное устройство, установленное на шпинделе станка, предназначенное для надёжной фиксации заготовки и передачи ей вращательного движения и крутящего момента от шпинделя. Зажим осуществляется давлением масла в гидроцилиндрах внутри патрона, которое через клиновой механизм синхронно сдвигает кулачки. Высокая скорость зажима/разжима, постоянное усилие зажима, синхронность движения кулачков. Идеален для серийного производства и быстрой переналадки.
