Виды и характеристики метчиков для ЧПУ
Метчик – это специальный инструмент (оснастка), предназначенный для нарезания внутренних резьб различных видов. Метчики могут использоваться для нарезания резьбы как в сквозных, так и в глухих отверстиях. Инструмент производится из металла: быстрорежущей или инструментальной стали, твердых сплавов.
Метчики бывают ручные, машинные, машинно-ручные или гаечные.
Машинные метчики применяются для нарезания и накатывания внутренней резьбы в готовых изделиях/ заготовках машинным способом, то есть устанавливаются на различных станках (токарных, фрезерных) с числовым программным управлением (ЧПУ). Благодаря их применению процесс нарезания метрической и дюймовой резьбы автоматизирован и происходит оперативно. Как правило, такой инструмент используется на промышленных предприятиях, где процесс производства полностью автоматизирован и поставлен на поток. Машинные метчики однопроходные, должны выдерживать большие нагрузки и высокие температуры, поэтому изготавливаются из особо прочной быстрорежущей закаленной стали. Для повышения износостойкости и срока службы, а также для ликвидации эффекта налипания стружки их покрывают специальными составами.
Метчики различаются по форме и имеют различный угол нарезания резьбы, при их производстве учитывается свойства материала обработки и другие необходимые характеристики (размер, шаг резьбы, диаметр хвостовика, длина рабочей части, угол спирали, скорость нарезания и глубина). Крепятся на станки посредством специальных патронов: цангового или резьбового.

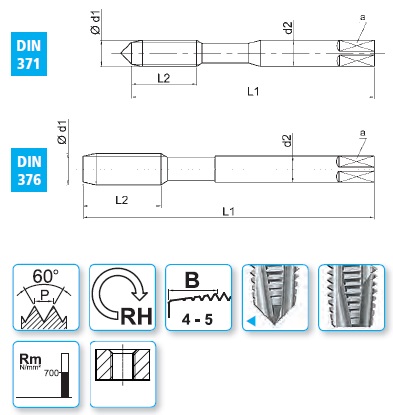

Машинный метчик состоит из двух частей:
- деталь для нарезания резьбы – имеет режущие кромки определенной формы, которые при вращении осуществляют непосредственное срезание металла, создают нужную форму резьбы;
- хвостовик – как правило выполнен в виде цилиндра, при этом имеет квадратную форму в месте крепежа инструмента для плотной фиксации.
Машинные метчики могут иметь следующее назначение:
- Для нарезания резьбы в сквозных отверстиях – имеют прямую канавку, за счет чего стружка проходит вперед и наружу, поэтому отверстие не забивается, остается чистым от стружки. Смазочно-охлаждающая жидкость (СОЖ) легко попадает в область резания.
- Для нарезания резьбы в глухих отверстиях – резьба нарезается на станке с ЧПУ по введенной программе Канавки таких метчиков имеют спиральную форму (винтовые канавки - 45, редко 15 градусов), за счет этого стружка проходит наверх из отверстия, противоположно направлению движения корпуса во время работы. Такие метчики отлично подходят для обработки деталей/заготовок из углеродистой стали, легированной, инструментальной, высокопрочной и закаленной стали, цветных металлов, чугуна и других сплавов.
- Бесстружечные метчики-раскатники. Резьба не нарезается, а получается методом уплотнения или накатывания (так называемое пластическое деформирование). Этот вид метчиков без канавок для отвода стружки, так как стружка при обработке деталей/ заготовок отсутствует. Отлично подходят для обработки делатей/ заготовок из стали, чугуна и цветных металлов.
Для различных целей используются метчики в различной геометрии заточки. Например:
- спиральная канавка под улом 45 градусов применяется для длинностружечных материалов (алюминий, низколегированная сталь, нержавеющая сталь).
- спиральная канавка под углом 15 градусов применяется для обработки прочных материалов, дающих длинную стружку (сплавы титана).
- прямая канавка применяется для обработки материалов, дающих в процессе короткую стружку (короткостружечные – это чугун, сталь после закалки).
Машинные метчики для ЧПУ – это прочная и износостойкая оснастка для нарезания и накатывания резьбы, которая обеспечивает бесперебойное автоматизированное производство на промышленных предприятиях.
